Kaveri核心设计解析:更强的计算体验
作为第一款使用28nm制程的APU,无论从晶体管数量还是核心面积而言Kaveri都刷新了AMD的多项纪录。而且在GPU占据更大比例的同时,通过HSA异构计算技术以及新的CPU核心架构,让Kaveri在计算体验方面拥有非常大的性能提升。

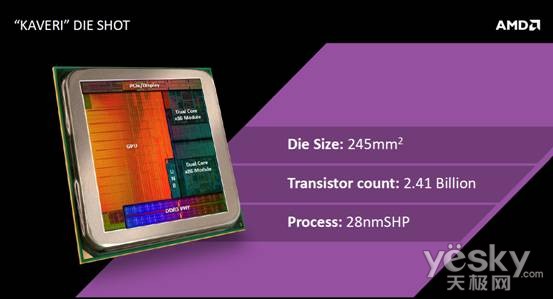

Kaveri拥有24.1亿个晶体管规模
Kaveri架构APU核心拥有234mm2的核心面积,晶体管数量达到了24.1亿,这得益于28nm新制程的功劳。同时我们可以发现,Kaveri的核心中占据较大部分的依旧是GPU模块,而且CPU依旧是使用了两个处理器核心为一个单元的设计。

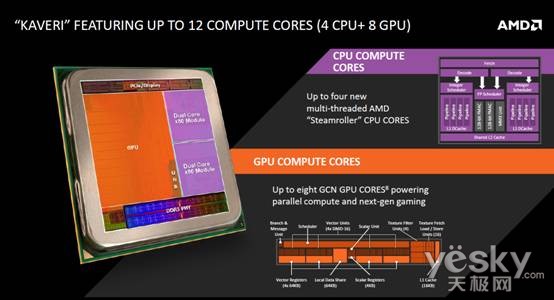

借助于HSA技术,Kaveri可拥有最高12个计算核心
由于融合处理器在核心内部拥有GPU模块,因此如何发挥出更加优秀的计算性能也成为了近两年CPU业界的主流思路。Kaveri架构APU使用了称号为“Steamroller”(压路机)核心,并且最高依旧是四个处理器核心。同时它还设计有8个GCN架构的GPU核心,借助于HSA异构计算技术的设计,可以说Kaveri拥有最高12个计算核心(4个CPU+8个GPU)。
HSA技术可以让CPU与GPU直接访问内存
在Kaveri处理器核心中,无论CPU还是GPU核心都可以直接对内存进行访问,即使是在CPU进行高负荷计算的同时,GPU也可以进行数据计算。Kaveri是第一款支持HSA技术的硬件产品,因此它被设计为GPU与CPU都可以进行单独计算,这样做的优势在于能够最大效率地提升通用计算性能。

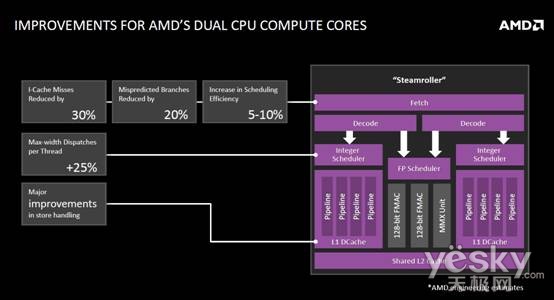

Steamroller核心拥有非常大的改进
Kaveri架构进行了非常大的改变,因此在其使用的“Steamroller”CPU核心中,我们可以看到非常明显的性能改进。而且在性能方面,高速缓存未命中率减少了30%,分支预测失误率减少了20%,提高了5%-10%的调度效率,并且每个线程的最大宽度增加了25%。由于Steamroller核心专门为Kaveri架构进行优化设计,因此它在各种性能方面要表现得更好,这样做的最大好处就是能够大幅度提升APU的计算能力。
